Opis Dwugłowicowa rozrzynarka pionowa TVS

Dwugłowicowa rozrzynarka pionowa (TVS) jest przeznaczona do obróbki kłód o maksymalnej średnicy 400 mm. TVS wykorzystuje technologię brzeszczotów wąskotaśmowych, podobnie jak nasze wiodące traki taśmowe. W głowicach rozrzynarki zastosowano koła pasowe o średnicy 600 mm.

Głowica z regulowanym położeniem brzeszczotu jest unikalnym rozwiązaniem wprowadzonym przez firmę Wood-Mizer. Została zaprojektowana w taki sposób, aby zapewnić łatwe oddzielenie zrzynów, a następnie ich transfer na rampę przenoszącą.

Budowa głowic umożliwia łatwy dostęp do wymiany brzeszczotu i regulacji ważnych podzespołów maszyny.

W standardzie rozrzynarka została wyposażona w silniki o mocy 11 kW, które dają gwarancję wysokiej jakości cięcia przy utrzymaniu niskich kosztów energii.

Pulpit sterowniczy wyposażono w niezbędne funkcje do sterowania prędkością łańcucha oraz ustawiania szerokości cięcia. Urządzenie Setworks umożliwia zapamiętanie pięciu różnych wymiarów, które pozwalają operatorowi na szybką zmianę rozstawu głowic w zależności od średnicy kłody.

Systemy podawania kłód:

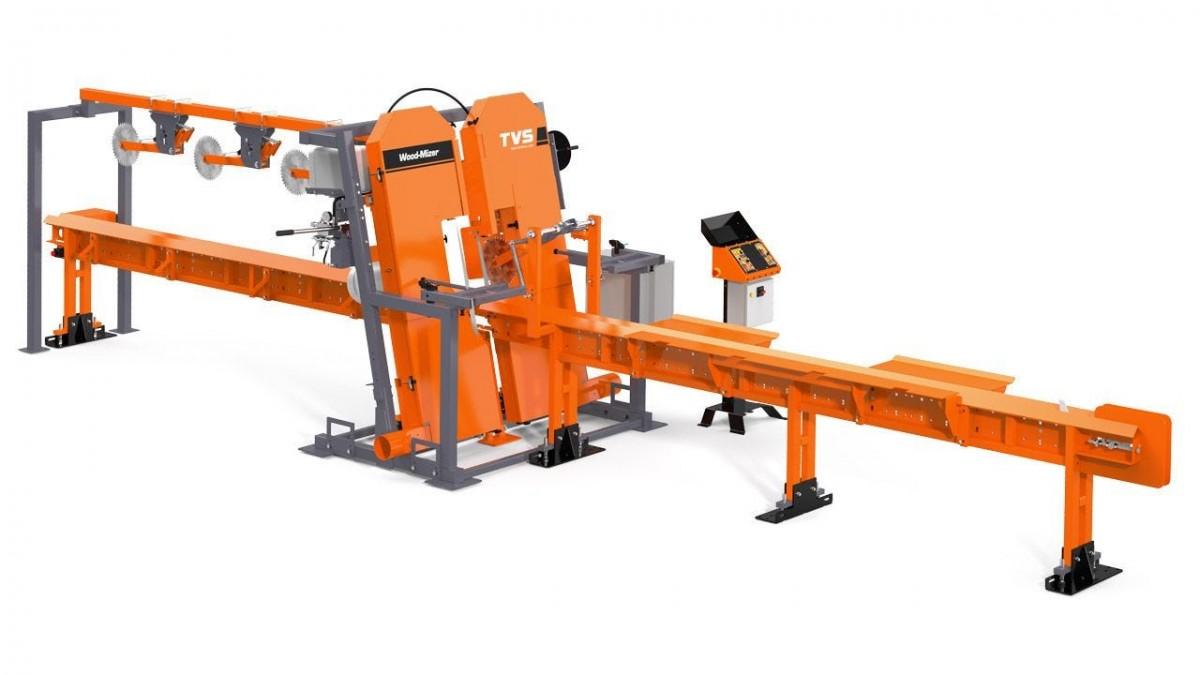

– Układ podający typu V przesuwa pojedynczo kłody przez dwugłowicową rozrzynarkę. Kłoda prowadzona jest za pomocą kolczastych docisków. Rozstaw zabieraków można zmieniać tak, by odpowiadał standardowym długościom kłód. System typu V jest dobrym rozwiązaniem w przypadku cięcia prostych kłód o standardowych długościach.

– System podający z łańcuchem i rolkami kolczastymi - system został wyposażony w ciężkie, kolczaste górne rolki i zapewnia kłodom większą stabilność podczas przechodzenia przez dwugłowicową rozrzynarkę pionową. Kłody można ładować na łańcuchowy stół podający z zachowaniem odpowiednich odstępów. Jest to doskonałe rozwiązanie na zwiększenie produktywności w przypadku prostych i lekko zakrzywionych kłód.

Stół odprowadzający oferuje trzy możliwości utrzymania materiału za głowicą tnącą:

• dyski boczne – pneumatyczne ramiona boczne, które dociskają boczną deskę do kłody tak długo, aż osiągnie wymaganą strefę zrzutu. Ramiona otwierają się i zwalniają dwie deski boczne jednocześnie.

• rolki spiralne boczne – spiralne rolki są zainstalowane wzdłuż obu boków łoża odprowadzającego. Gdy kłoda zostanie przetarta, boczne deski spadną na rolki boczne i będą stopniowo przesuwane w kierunku zewnętrznym, aż spadną na poprzeczny stół rolkowy.

• wersja ekonomiczna – Łoże w tej wersji nie ma wałów spiralnych ani tarcz bocznych, a deski boczne spadają bezpośrednio na poprzeczną rampę odprowadzającą.

Stół łańcuchowy płaski do podawania kłód z jednym obrobionym bokiem

• obrabianie kantówek – Obrabianie boków tarcicy, która ma już dwie płaskie powierzchnie. Dostępny jest płaski łańcuch podający z solidnymi kolczastymi rolkami górnymi. Jest to rozwiązanie powszechnie stosowane, gdy korzysta się z dwóch rozrzynarek w ramach jednej linii produkcyjnej.

• obrabianie zrzynów – Innym popularnym przeznaczeniem rozrzynarki pionowej jest używanie jej w linii do odzyskiwania slabów. Duże slaby można ponownie przepuścić przez dwugłowicową pilarkę pionową, a następnie na rozrzynarce odzyskać kolejne deski.



Specyfikacja Dwugłowicowa rozrzynarka pionowa TVS

SILNIK
Silnik 2 elektryczne po 7,5 kW każdy
2 elektryczne po 11 kW każdy
WYMIARY CIĘCIA
Maks. średnica kłody 40 cm
Min. średnica kłody 10 cm
Maks. długość kłody 2,4 m
3,6 m
Min. długość kłody 1,2 m
2,4 m
Maks. szerokość cięcia 25 cm
Min. szerokość cięcia 7 cm
WYPOSAŻENIE GŁOWICY
Urządzenie do automatycznego ustawienia szerokości cięcia (Setworks) TBS 01 Setworks
Regulacja głowicy Elektryczna
System czyszczenia brzeszczotu LubeMizer
System naciągu brzeszczotu Hydrauliczny
Typ docisku kłody Masywne rolki dociskowe
Rolki kolczaste
Masywne rolki kolczaste
Opcje Wskaźnik laserowy
Zestaw dodatkowych rolek
BRZESZCZOT
Długość 4670 mm
Szerokość 32 mm
35 mm
38 mm
Grubość 1,07 mm
1,14 mm
1,27 mm
1,40 mm
KOŁA PASOWE
Średnica 600 mm
Typ Z paskiem
Materiał Stal odlewana
SYSTEM POSUWU
Prędkość 0 - 20 m/min
Typ System podawania typu V
System podawania z łańcuchem kolczastym
System podawania z łańcuchem płaskim
Silnik 1,1 kW
CECHY I OPCJE
Wymagania elektryczne 3 fazy, 400 V, 50 Hz
Dodatkowe opcje Rampa załadowcza
Stół transportowy
